NJL 内进流式孔板格栅除污机

用途与简介

NJL 内进流式孔板格栅除污机可广泛应用于城市污水处理、自来水行业的进水拦污和相关工业废水，如造纸、屠宰、食品等废水处理中的固液分离。

该设备可连续拦截并清除流体中固体杂物，并且采用超高分子材料用于拦截栅板上，这种密布圆孔的栅板较其它类型格栅捕获率高且栅渣易于清理，且能有效去除更多种类的栅渣，特别是扁平的固体如杂草、瓜子、纸片等，尤其是传统格栅难以拦截的毛发纤维类栅渣，可大大降低后续处理工序的负荷。特别是对采用 MBR 膜处理工艺，其拦截效果大大提高工作效率及有效的减少工艺设备的维护次数。

主要结构和工作原理

NJL 内进流式孔板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要部件组成。

机架安装于格栅渠的中央，机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板，其在导流的同时，可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口，其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在预置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧板之间的集渣槽后自流排出机外。

主要特点

高捕获率：独特的进水方式，保证高效捕获各类细小栅渣。
流量大：单道栅板的过水设计，大大提高过水流量和减少水头损失。
节省空间：垂直安装有效节省空间。
易维护：栅板的插入式安装，便于拆卸和更换。
整机安装：无须改动原有土建结构，适合老设备的更新。
不会将栅渣带到格栅后，除污效果好。
特殊规格另行设计。

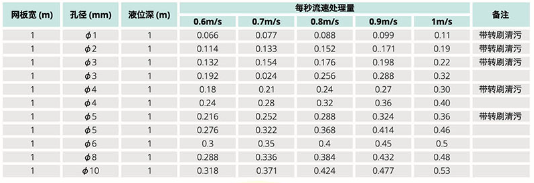

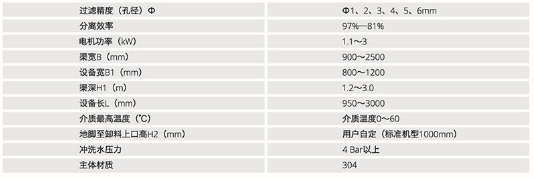

设备规格及技术参数

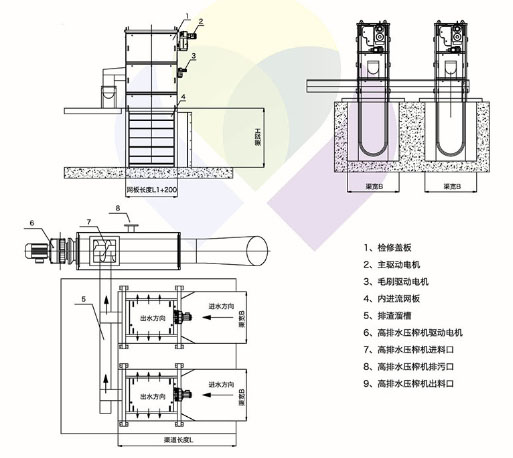

安装示意图

订货须知

详细注明设备的渠宽、渠深、网板孔隙和出渣高度。
控制箱另订、分液位差控制箱和时间控制，或者两者一起控制。
未注明材质的均按照不锈钢制作。
