ZBX 周边传动刮吸泥机

用途与简介

ZBX 周边传动刮吸泥机适用于中心进水、周边出水、中心排泥的大、中、小型池径的辐流式沉淀池，主要用于城镇污水处理厂或沉池内吸排泥。

主要结构和工作原理

该设备采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动工作桥架沿池周边旋转，并带动吸泥管系统和集泥刮板转动，刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排入中心泥缸，再通过中心排泥管排出池外，水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外。而上清液则通过三角形出水堰板溢入出水槽内排出。

主要特点

工作桥可采用半桥式或全桥式。其材质可采用碳钢、不锈钢及铝合金等；
驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动。结构紧凑，机械效率较高；
吸泥管采用喇叭口形式，吸泥效果好；吸泥方式有两种：自吸式和虹吸式（常规采用前种）。
型号说明

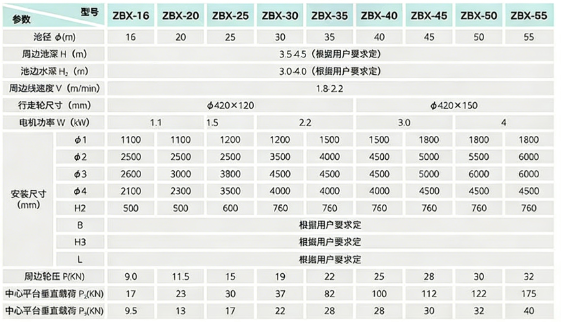

型号及主要参数

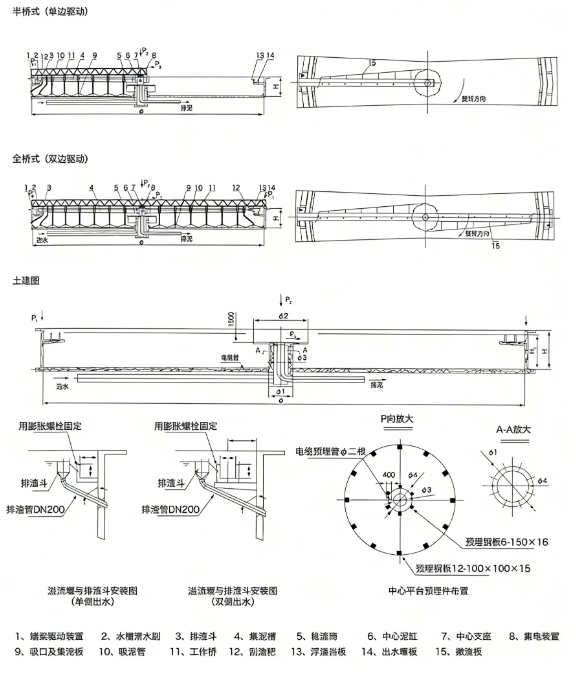

外形示意图
