VTA-ZG 一体化净水器
概述
由于地下水过分开采，致使地层下陷，为挽救地球，国家已明文规定，禁止开采地下水，工业、生活用水改用地表水，但地表水有浊度高、色度高、有机物高，不能直接使用的缺点，故除浊、脱色、去除有机物是工业、生活用水面临的重大问题。
传统的除浊、脱色、去除有机物方法是混凝、沉淀、过滤、消毒，但几个单元均为独立的，对大型的厂家及生活集中供水区是适用的，但小型的厂家或边远山区来说都是很不经济的。
前几年，国内开发的 KG—L 净水器具有集混凝、沉淀、过滤于一体，但反洗需人工反洗，且需要提供动力，周期很难掌握，故影响出水水质，给厂家带来了经济损失。
公司立足的改水运动，面向广大的山区、小型企业、部队单位和边远的山区，便利于运输和操作。
ZG 型全自动净水器的研制，吸收了先进的净水工艺结合我厂多年的实际经验，具有占地面积小、高效、稳定、运行费用省等特点，是一种值得推广的新型产品。
特点
- 除了对一级泵房加药系统的管理外，净水装置本身从反应、凝聚、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监测工作外，无需对净水装置操作管理。
- 高浓度的絮凝区：采用折板絮凝反应，能使原水中的杂质颗粒，在其间得到充分的碰撞、吸附的机率，使反应絮体在 3mm 以上，因而对水质、水量变化适用性强，且停留时间短，并可相应节约絮凝剂量。
- 迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的絮凝沉淀效果。
- 高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的出水水质。
- 新颖独创的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，其集水水头极低，累积的省电效果可观。
- 净水系统自动化，既保证了净水系统的高效过滤（在原水浊度≤3000mg/L 时，滤后水浊度可保持在 3mg/L 以下）又能自动反冲，无需另反冲洗水泵或空压机等电器设备，可节省大量基建投资和日常运行费用。
- 自耗水率低，小于 5% 左右，对节省有限水资源起保证作用。
- 占地面积小，与一般净水构筑物相比，约节省占地面积 50% 左右，高度在 4.20 左右，室内外均可安置。
- 采用异向流同向流沉淀斜管填料，提高表面负荷、沉淀效果、缩短沉淀时间。
工艺流程
该设备集混合、絮凝、沉淀、过滤于一体的全自动净水器，工作流程如下：
运行：混合 → 絮凝 → 沉淀 → 过滤 → 出水
反洗开始：反洗水箱 → 虹吸系统 → 滤层
反洗结束：虹吸控制器 → 虹吸系统
使用范围
- 适用于原水浊度小于 3000mg/L，瞬时浊度 5000mg/L 的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
- 对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
- 对于高纯水、饮料工业用水、锅炉用水等作前置处理的预处理设备。
- 用于各类工业循环水，可有效而：大；幅度地提高循环用水水量。
- 用于中水道系统，以污水厂出水为水源，作净化回用水的处理设备。
原理
- 混合：采用静态混合器混合，具有投资省，管道安装容易，维修工作量少，能快速混合、效果好。
- 絮凝：采用折板絮凝。
- 折板布置：前段采用对峰折板，以增大水头损失和流速梯度值，中段采用相齐的平行折板，其板距等于相对折板的峰距，末段采用平行直板，使流速梯度值由大到小，使药剂与水多方位接触，水中悬浮物絮凝成疏水性物质。
- 沉淀：采用异向流同向流沉淀斜管填料，安装角度 45°-60°，使泥依靠自身重力，很快下沉。
- 过滤器：滤料品种由原水水质决定。
- 上布水：采用伞式平布水，具有布水均匀、结构简单。
- 集水装置：采用低阻力集水，降低水头损失及避免滤料泄漏，影响出水水质。
- 反洗：根据虹吸原理，依靠虹吸管、虹吸辅助管、抽气管、虹吸破坏管、虹吸控制器等。当过滤水由于滤层不断截留的悬浮物，滤层的水头损失逐渐增大，使得虹吸上升，管中的水位上升进入抽气管时，由于水头作用将虹吸管内的空气带走，形成负压，当负压达到设计值，便发生虹吸现象，此时水箱中的水门下面而上地反冲洗而得以 “再生”，由于不断反洗滤层，水箱中水位下降至虹吸控制器时，虹吸停止，反洗结束，过滤装置又重新开始工作。
排泥：采用压力排泥感应器排泥，无需人工操作。
工艺设计数据
- 絮凝时间：5 分钟左右
- 沉淀表面负荷：9-16 m³/m²・h
- 过滤速度：10 m/h
- 平板反冲洗强度：15 升 /m²・s
- 进水压力：0.06-0.3 MPa
- 冲洗历时：5 分钟
- 期终水头损失：1.7 米

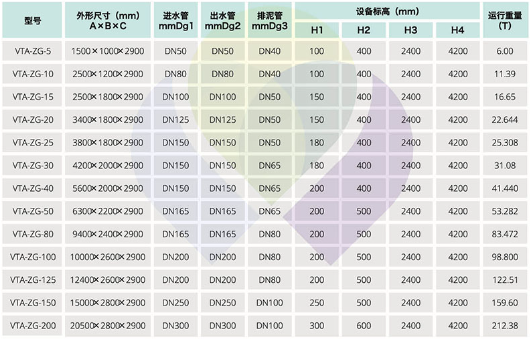

技术参数表

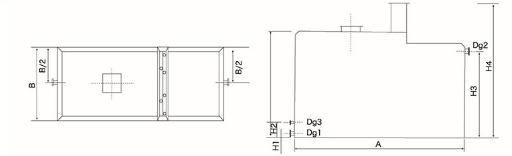

设计简图
